产品概述:

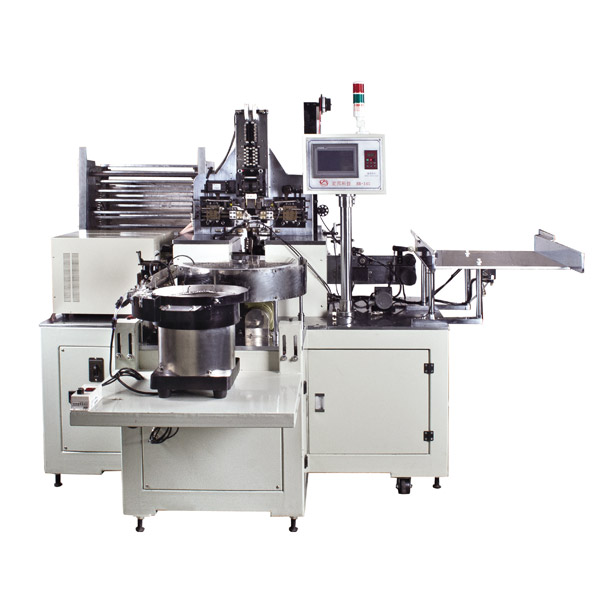

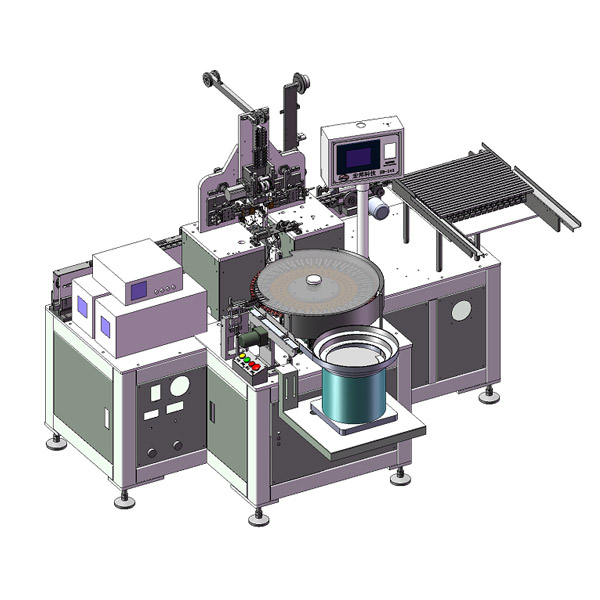

本设备是主要用于对喷金后的金属化薄膜电容器和无感薄膜式电容器素子赋能后进行引线焊接并焊接后将其均匀的贴于铝管或环氧板条上的自动化设备。"电容焊接机工作视频"
产品特点:
导针焊接部位打扁,有效地提高焊接质量;本设备具有焊点可靠、产品外观一致性好、自动化程度高等特点,有效地提高了产品品质和降低了人工成本。
本机荣获国家专利: 导针打扁切断机构专利号:201320545101.8
外形尺寸: 编铝管机型 长x宽x高 = 2300x1800x1700(mm) 编板条机型 长x宽x高 = 2000x1800x1700(mm) 设备质量: 880 Kg 电 源: AC380 50/60Hz 气 源: 0.5-0.6 Mpa 设备功率:2Kw 适用脚距:24工位机型 5-22.5 mm 36工位机型 10-27.5mm 控制系统:PLC+触摸屏 素子类型:喷金后的金属化薄膜电容 赋能电压:AC 0-250V DC 0-3000V(如客户有特殊要求,可根据客户要求定制) 导针直径:¢0.5、¢0.6、¢0.8、 导针长度:28-40 mm 纸带宽度:6-12mm 纸带盘规格:内径¢75、外径¢300(最大) 焊接方式:立式 生产效率:70-100pcs/min
A(mm) 30-40 P(mm) 15-40 24机型B(mm) 5-22.5 36机型B(mm) 10-27.5 W(mm) 4-20 H(mm) 2-18 L、S、T、D按客户尺寸要求
A(mm)
30-40
P(mm)
15-40
24机型B(mm)
5-22.5
36机型B(mm)
10-27.5
W(mm)
4-20
H(mm)
2-18
L、S、T、D按客户尺寸要求
